Manège : transmission du mouvement par engrenage sans changement
de plan de rotation

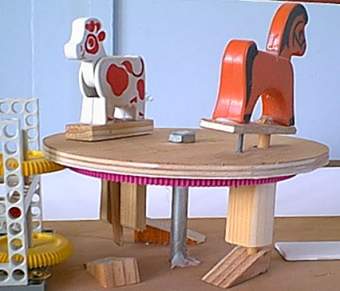

Les animaux placés sur la plateforme subissent un mouvement de
rotation et de translation verticale grâce à des cames
Quelques constructions
1) le manège
|
|
|

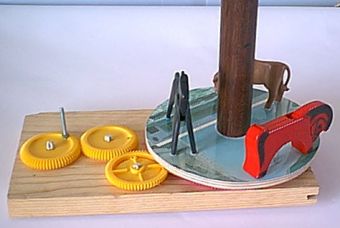

| Manège simple : transmission du mouvement par engrenage sans changement de plan de rotation | ||
|
|
|
|
Manège : transmission du mouvement par engrenage sans changement
de plan de rotation |
Matériel utilsé : Fournisseur Celda + Contreplaqué de 10mm | |
|
On peut aussi travailler le changement de plan de rotation
2) la boite à
musique
 |
 |
|

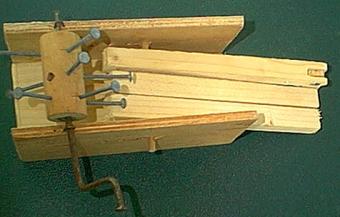

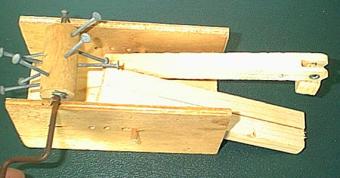

| Boite à musique : des marteaux fixés sur un axe sont mus par un arbre à cames | la rotation de l'arbre à cames est assurée par une manivelle | |
 |
 |
|
| Matériel : contreplaqué de 10mm, un cylindre (tringle à rideau en bois), 3 baguettes, pointes. | Même principe mais avec utilisation de l'énergie électrique | |
 |
 |
|

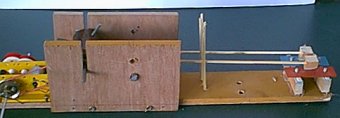

| Un ensemble moto réducteur(disponible chez Opitec) et un système poulie-courroie entraine l'arbre à cames | les maillets plus légers viennent frapper des lames de xylophone |

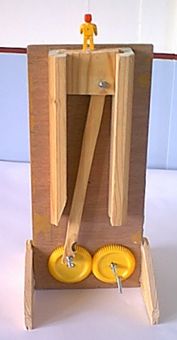

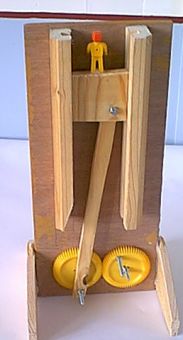

3) Système bielle
- piston : faire apparaitre et disparaitre un presonnage : mouvement alternatif
 |
 |
|
| Un personnage est animé d'un mouvement de translation verticale |
L'entrée du mouvement est une rotation |
4) le va et vient (mouvement
alternatif)
 |
 |
|
| La vache subit un mouvement alternatif de rotation grâce à un vilebrequin | le mouvement est transmis au vilebrequin par un système poulie - courroie. Ce mouvement aurait pu être transmis en prise directe | |
 |
 |
|

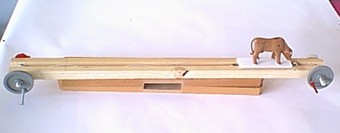

| Va et vient de la vache sur un rail grâce à 2 treuils situés en extrémité du rail | Transformation d'un mouvement de rotation en translation ; ce montage pourrait se faire avec 1 seul treuil | |
 |
 |
|

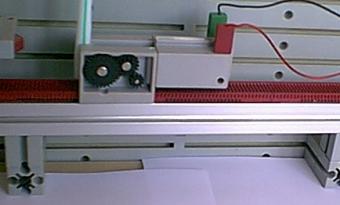

| système plus complexe de va et vient : un vis sans fin monté sur l'arbre d'un moteur actionne un boitier contenant des engrenages. une roue dentée se déplace alors sur une crémaillère | Le moteur est commandé par un inverseur |
5) le pont mobile
 |
 |
|

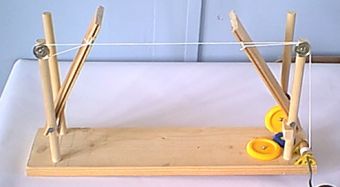

| Un treuil permet de soulever simultanément les 2 parties du pont | Utilisation de poulies de meccano. La manivelle et ses 2 supports sont également des pièces de meccano | |
 |
||
| Un système d'engrenage permet de ne soulever qu'un partie du pont |

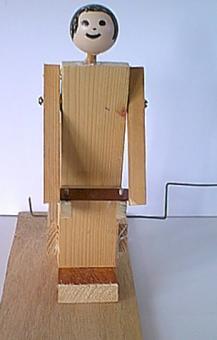

6) Le tambourineur
 |
 |
|
|
Les bras du tambourineur sont mis en mouvement par un vilebrequin très
facile à réaliser avec du fil de fer. L'assemblage des pièces
est assuré par collage. |
L'utilisation du pistolet à colle permet un collage rapide et résistant. Pour des raisons de sécurité il est nécessaire d'équiper les élèves de gants en tissu (gants de jardinage) | |
 |
||

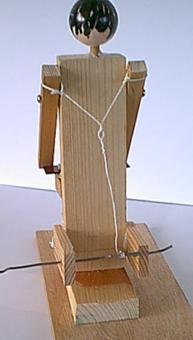

| Vue de derrière |

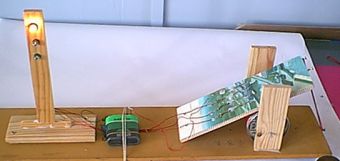

7) Le feu tricolore
 |
 |
|

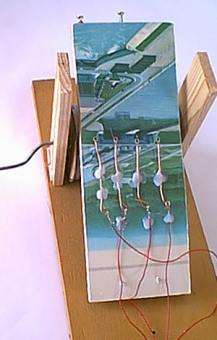

| Cette construction fait surtout appel à l'électricité | Notion d'isolant et de conducteur | |
 |
 |
|
|

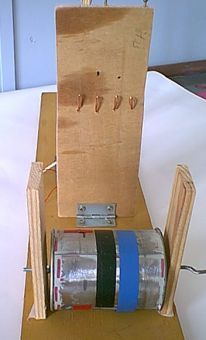

Le tambour du treuil est fait a partir d'une boite de
conserve sur laquelle sont collées des bandes d'adhésifs
|
8) Energie
Les mécanismes
décrits ci-dessus ont besoin d'une source d'énergie ; souvent
c'est l'utilisateur qui actionne le mécanisme : tambourineur, pont ...
On peut faire appel à l'énergie électrique en utilisant
des moteurs, mais aussi à l'énergie hydraulique voire éolienne
en prévoyant un moulin de ce type.

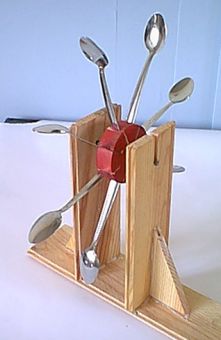

Réalisation très simple à partir d'une roue dans laquelle
on prévoit des encoches (faites à la scie à métaux).
On y place alors des cuillères à café.
Cet ensemble a été réalisé uniquement à partir
de collage (pistolet à colle).
La roue en bois peut provenir de récupération sur certains jouets
(train en bois) ; on peut également la faire en utilisant une scie-cloche.
