Lumière : Miroir cylindrique et anamorphose

Anamorphose : (définition du Larousse)
1) Image déformée d'un objet donnée par certains systèmes optiques (miroirs courbes notamment.
2) Représentation peinte, dessinée.. volontairement déformée d'un objet dont l'apparence ne peut être perçue qu'en regardant l'mage sous un angle particulier ou a u moyen d'un miroir courbe

Référence : "A cache cache avec l'art" Linda Bolton

Editions Circonflexe

Cette peinture a été déformée. Peux-tu dire ce qu'il représente réellement?

Même exercice avec le dessin ci-dessous

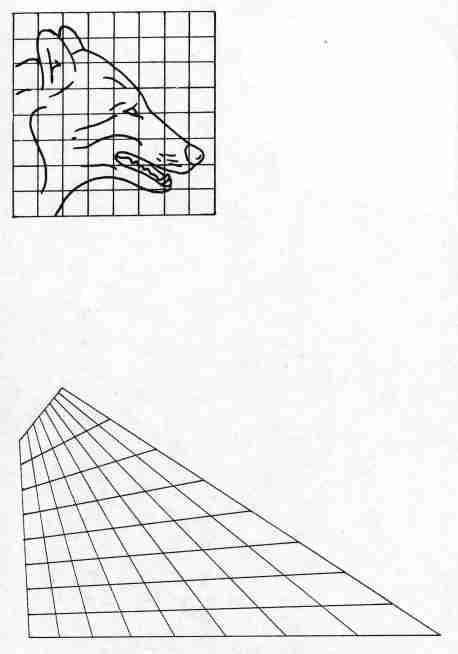

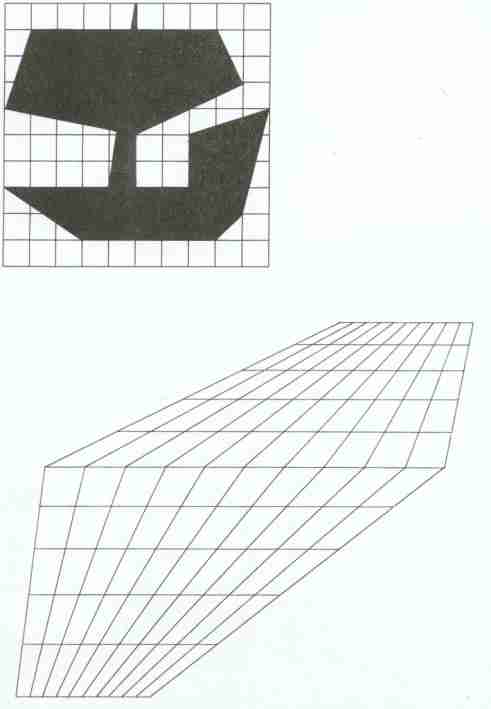

Toi aussi tu peux déformer des dessins

Regarde-toi dans un miroir courbe (concave ou convexe) quelle image obtiens-tu ?
Utiliser les miroirs souples fournis dans la valise lumière de la Camif ou celle de chez Pierron

En utilisant un miroir courbe et un quadrillage, observe l'image qu'il te renvoie .
Que remarques-tu?

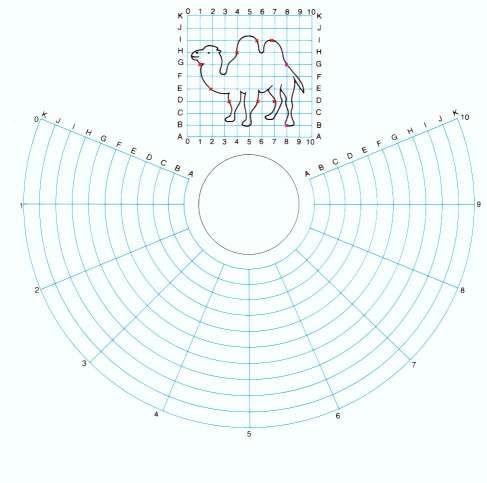

Fabrique ta propre image mystérieuse

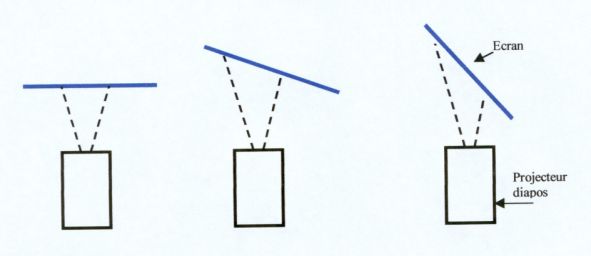

Autre procédé pour obtenir des anamorphoses :

Projeter une diapo sur un écran qu'on fera pivoter peu à peu .

Il est préférable dans un premier temps de travailler avec une diapo faite en classe : du canson noir placé dans un cadre à diapo. Avec une aiguille très fine on perce 4, 5 ou 6 trous.
On projette alors sur l'écran (feuille blanche) seuls les points lumineux apparaissent. Sur cette feuille on repére les points au crayon puis On peut tracer les segments qui vont d'un point à un autre de manière à obtenir un polygone.
Recommencer l'opération en faisant pivoter l'écran.
Par superposition des 2 polygones obtenus, on observera la déformation de l'image
