Animation du pantin

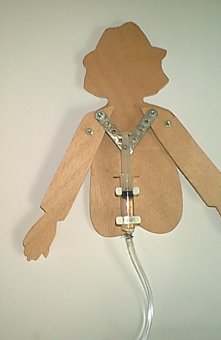

Pour faire bouger le bras du pantin, on peut utiliser un levier de 1er genre ou un levier de 3ème genre. Toutefois la situation initiale sera différente.



Levier 1er genre

Le bras du pantin est baissé ; le cylindre est plein d'eau : le piston est sorti

Il faut tirer le piston pour obtenir le mouvement.




Levier 3ème genre

Même position initiale du bras du pantin que dans la situation précédente.

Le corps du cylindre est vide, le bras du piston est à l'intérieur de la seringue.

Il faut donc pousser le piston pour obtenir un mouvement qui sera de moindre ampleur qu'en 1



Attention : la seringue est fixée sur un étrier ; celui-ci doit pouvoir pivoter

Animer les 2 bras du pantin


En utilisant 2 systèmes hydrauliques indépendants, on peut avoir 2 solutions quant à l'animation :
Les 2 bras effectuent le même mouvement en même temps.
Le bras droit se lève alors que le bras gauche se baisse

L'animation du pantin peut se faire avec un seul dispositif hydraulique.

On peut prolonger l'animation du pantin en lui plaçant un ampoule à la place du nez et prévoir un circuit électrique : le nez s'allume lorsque les bras sont levés.

Pour des élèves plus jeunes, on peut remplacer le pantin par un autre sujet : Le crocodile qui ouvre et ferme la gueule
